تعرف على كيفية تحقيق الخطوات الثلاث المهمة لفك الزجاجة وتعبئتها وإغلاقها في خط إنتاج تعبئة السوائل

جدول المحتويات

في خطوط إنتاج تعبئة السوائل الحديثة، تعد الكفاءة والدقة أمرًا بالغ الأهمية. تضمن ثلاث خطوات رئيسية عملية سلسة: فك الزجاجة، والتعبئة، والتغطية. تساعد هذه الخطوات في الحفاظ على إنتاجية عالية مع ضمان جودة واتساق المنتجات السائلة. لتحقيق هذه الغاية، يعتمد المصنعون على الآلات المتقدمة، بما في ذلك جهاز فك رموز الزجاجات تلقائيًا, ماكينة تعبئة زجاجات دوارة أوتوماتيكية بـ 18 رأسًا للصلصة والخل والمشروبات YDGZ-18، و آلة تغطية عالية السرعة بتحويل التردددعونا نستكشف كيف تعمل هذه الآلات معًا لتبسيط الإنتاج.

الخطوة 1: فك رموز الزجاجة باستخدام أداة فك رموز الزجاجة الأوتوماتيكية

وصف المنتج:

ال جهاز فك رموز الزجاجات تلقائيًا تم تصميمه للنقل التلقائي لـ زجاجات مستديرة ومربعةيمكن توصيله بآلات وضع العلامات وآلات التعبئة وآلات التغليف لتحقيق التغذية الآلية للزجاجات، وبالتالي تحسين كفاءة الإنتاج. بالإضافة إلى ذلك، يمكن أن يعمل كمنصة تخزين مؤقتة في النقاط الوسيطة في خط الإنتاج، مما يقلل من طول الحزام الناقل ويحسن سير العمل.

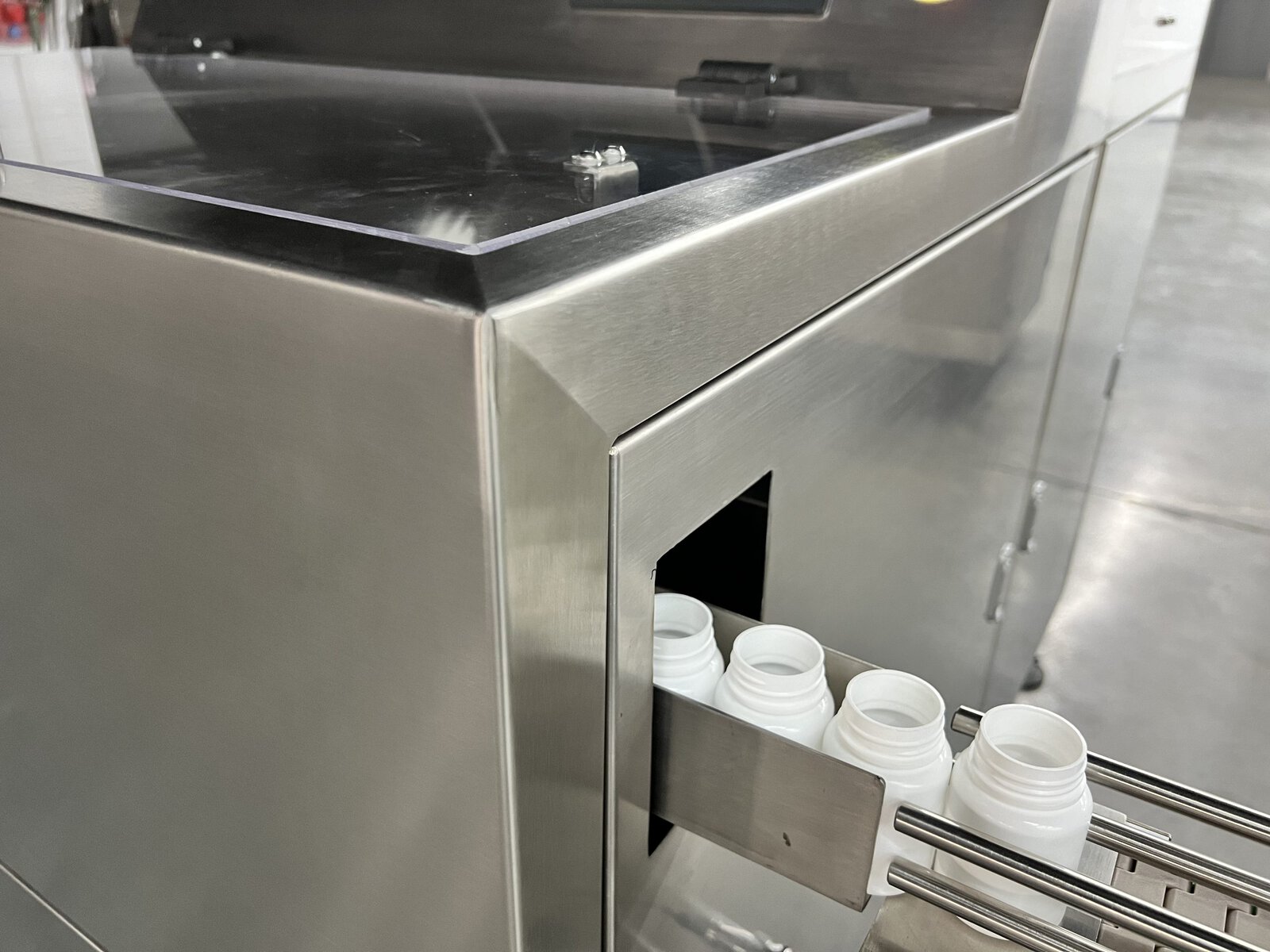

آلة فك رموز الزجاجات أوتوماتيكيًا

المميزات الرئيسية:

  1. التوافق مع الزجاجة الواسعة - قابلة للتعديل لتناسب أحجام وأشكال الزجاجات المختلفة، مما يضمن قدرة عالية على التكيف.
  2. سرعة النقل قابلة للتعديل - تتراوح سرعة نقل الزجاجة من 30 إلى 200 زجاجة في الدقيقة، مع إمكانية ضبط السرعة بشكل مستمر لضمان جدولة إنتاج مرنة.
  3. كفاءة محسنة - أتمتة عملية تغذية الزجاجات وتنظيمها ونقلها، مما يقلل من كثافة العمل اليدوي ويحسن كفاءة الإنتاج الإجمالية.
  4. هيكل بسيط ومستقر - مصمم لأداء موثوق به مع هيكل بسيط، مما يضمن الاستقرار وسهولة الصيانة.

فك رموز الزجاجة باستخدام أداة فك رموز الزجاجة الأوتوماتيكية

مبدأ العمل:

  1. محرك الأقراص الدوارة – يقوم القرص الدوار الزجاجي الموجود في جهاز فك التشفير بتحريك الزجاجات للدوران بطريقة محكومة.
  2. محاذاة الزجاجة – تحت تأثير لوحات توجيه الزجاجة، تتحرك الزجاجات تدريجيًا نحو حافة القرص الدوار، مما يضمن الترتيب المنظم.
  3. إخراج منظم - يتم توجيه الزجاجات المحاذية بشكل صحيح عبر قناة إخراج جهاز فك التشفير، والانتقال بسلاسة إلى المرحلة التالية من الإنتاج (مثل التعبئة أو وضع العلامات).

تضمن هذه العملية الآلية نقل الزجاجات بشكل مستمر ومستقر، مما يزيل عدم الكفاءة المرتبطة بالتعامل اليدوي ويعزز الأداء العام لخط الإنتاج.

معلمات المعدات:

المعلمةمواصفة
قطر المنتج المطبق (للزجاجات المستديرة)φ20 مم ~ φ100 مم
ارتفاع المنتج المطبق20 مم ~ 150 مم
الوزن (كجم)حوالي 260 كجم
التردد (هرتز)50 هرتز
الجهد (فولت)220 فولت
القدرة (واط)1000 واط
الأبعاد الكلية (مم) (الطول × العرض × الارتفاع)1600×1100×1400

 الخطوة 2: التعبئة باستخدام آلة تعبئة الزجاجات الدوارة الأوتوماتيكية ذات 18 رأسًا للصلصة والخل والمشروبات YDGZ-18

وصف المنتج:

ال دوارة أوتوماتيكية آلة تعبئة الزجاجات مع 18 رأس للصلصة والخل والمشروبات (YDGZ-18) هو نظام تعبئة متطور وآلي بالكامل مصمم لعمليات تعبئة السوائل بكفاءة ودقة. يتميز بآلية تعبئة فراغية ذات ضغط تفاضلي مكونة من 18 رأسًا تضمن مستويات تعبئة متساوية مع كونها مقاومة للفقاعات ومقاومة للتنقيط. تم تصميم الماكينة بخزان مادة منفصل وصمام تعبئة لضمان تعبئة مستقرة وتسهيل التنظيف السهل. مصنوع بالكامل من الفولاذ المقاوم للصدأ عالي الجودة - 316L لجميع أجزاء ملامسة المواد و304 للجزء الخارجي - يلبي معايير النظافة الغذائية الصارمة، مما يجعله مثاليًا للصناعات التي تتعامل مع الصلصات والخل والمشروبات.

ماكينة تعبئة زجاجات دوارة أوتوماتيكية بـ 18 رأسًا للصلصة والخل والمشروبات YDGZ-18

مبدأ العمل:

تعمل YDGZ-18 على مبدأ التعبئة الفراغية بضغط تفاضلي. حيث يقوم المغذي الحلزوني بتوصيل السائل باستمرار من خزان المواد المستقل إلى صمام التعبئة، مما يضمن تدفقًا ثابتًا ودقيقًا. نظرًا لأن الزجاجات موضوعة بدقة على المنصة الدوارة، فإن نظام الفراغ المكون من 18 رأسًا يملأها في نفس الوقت إلى مستوى متساوٍ، بينما يقلل تصميمه المضاد للفقاعات والتنقيط من أي فيضان أو هدر. تتيح لوحة التشغيل متعددة الوظائف المتكاملة للمشغلين ضبط الإعدادات ومراقبة العملية في الوقت الفعلي، مما يضمن الأداء الأمثل. علاوة على ذلك، يتيح نظام التنظيف في المكان (CIP) الصيانة والنظافة الفعّالة، مما يضمن عملية إنتاج مستمرة وموثوقة.

معلمات المعدات:

أغراضيي دي جي زد-18
نطاق التعبئة100~2000 مل
سرعة التعبئة80~120 زجاجة/دقيقة
دقة التعبئة≤±3 مم (خطأ مستوى السائل)
ارتفاع الزجاجة المطبق120~330 ملم
قطر الزجاجة المطبق40~100 ملم
قوةتيار متردد 220 فولت/380 فولت 50/60 هرتز 3 كيلو وات
نطاق الضغط0.4~0.6 ميجا باسكال
وزن1500 كجم
أبعاد المضيف3000 × 1475 × 1620 ملم

الخطوة 3: التغطية باستخدام آلة التغطية عالية السرعة ذات التحويل الترددي

وصف المنتج:

تحويل التردد عالي السرعة آلة التغطية إن هذه الآلة هي حل متطور مصمم لتلبية متطلبات الإنتاج عالية السعة. وهي تتميز بواجهة متقدمة بين الإنسان والآلة (HMI) للتشغيل البديهي وتتحكم فيها أنظمة PLC القوية. وبفضل مظهرها الخارجي الأنيق المصنوع من الفولاذ المقاوم للصدأ 304، لا توفر هذه الآلة المتانة فحسب، بل إنها تتميز أيضًا بمظهر جذاب. وتضمن آلية الغلق المبتكرة ذات الثماني عجلات سرعات غلق سريعة مع منع كسر الأغطية المضادة للسرقة وأي ضرر يلحق بأغطية الزجاجات بشكل فعال.

تم تصميم هذه الماكينة لتكون متعددة الاستخدامات، فهي لا تتطلب سوى تعديلات بسيطة - تغيير الفجوة بين الحزام المتزامن وعجلة التغليف، فضلاً عن ارتفاع إطار الماكينة - لاستيعاب مجموعة واسعة من مواصفات الزجاجات. وهي مناسبة لأنواع مختلفة من الزجاجات، بما في ذلك الزجاجات المستديرة والمربعة والمسطحة والمستديرة والمسطحة، مما يجعلها مثالية للتطبيقات المستقلة والتكامل في خطوط الإنتاج الأكبر حيث يلزم معالجة أحجام مختلفة من الزجاجات دون استبدال الأجزاء.

آلة سد البراغي

مبدأ العمل:

التشغيل الآلي مع عناصر التحكم المتقدمة:
تعمل الماكينة باستخدام نظام تحويل التردد، والذي يسمح بضبط السرعة بدقة والأداء الموفر للطاقة. تتيح واجهة المستخدم المتقدمة للمشغلين مراقبة الإعدادات وضبطها بدقة، بينما تضمن وحدة التحكم المنطقية القابلة للبرمجة التشغيل المتزامن والمستقر طوال عملية التغليف.

آلية تغطية العجلات الثماني:
أثناء التشغيل، تدور ثماني عجلات تغطية بسرعات عالية، مما يضمن تغطية كل زجاجة بسرعة وأمان. يقلل تصميم نظام التغطية من خطر إتلاف ميزات الحماية من السرقة وأغطية الزجاجات.

القدرة على التعديل والتنوع:
تم تصميم ماكينة التغطية بحيث تتكيف مع أشكال وأحجام الزجاجات المختلفة. من خلال ضبط المسافة بين الحزام المتزامن وعجلات التغطية، فضلاً عن ارتفاع إطار الماكينة، يمكن للنظام التعامل بكفاءة مع الزجاجات ذات الأبعاد المختلفة. تتيح هذه المرونة للماكينة تغطية مجموعة من الزجاجات - سواء كانت مستديرة أو مربعة أو مسطحة - دون الحاجة إلى استبدال أي مكون.

التكامل السلس:
تُعد هذه الآلة مناسبة للاستخدام كجهاز مستقل على شكل رف أو كجزء من خط إنتاج أكبر، حيث تلبي متطلبات عمليات تغطية الزجاجات ذات الحجم الكبير مع توفير عمليات تغيير سهلة لمواصفات الزجاجة المختلفة.

معلمات المعدات:

مواصفةقيمة
أغراضاكس بي اكس جي-120-8
قطر الغطاءφ19-120 مم
قطر الزجاجةφ20-150 مم
ارتفاع الزجاجة45-320 ملم
سرعة اللولب30-80 زجاجة/دقيقة
قوةتيار متردد 220 فولت 50/60 هرتز 2500 واط
نطاق الضغط0.4~0.6 ميجا باسكال
أبعاد المضيف3000×830×2200 ملم
أبعاد ماكينة التغطية1060×560×2300 مم

خاتمة

من خلال دمج جهاز فك رموز الزجاجات تلقائيًا, ماكينة تعبئة زجاجات دوارة أوتوماتيكية بـ 18 رأسًا للصلصة والخل والمشروبات YDGZ-18، و آلة تغطية عالية السرعة بتحويل التردديمكن للمصنعين تحقيق خط إنتاج فعال وعالي السرعة وموثوق به لتعبئة السوائل. تعمل هذه الآلات في تناغم لتبسيط الإنتاج والحفاظ على جودة المنتج وزيادة الإنتاج، مما يجعلها ضرورية للشركات في صناعات المشروبات والصلصات والأغذية السائلة.
